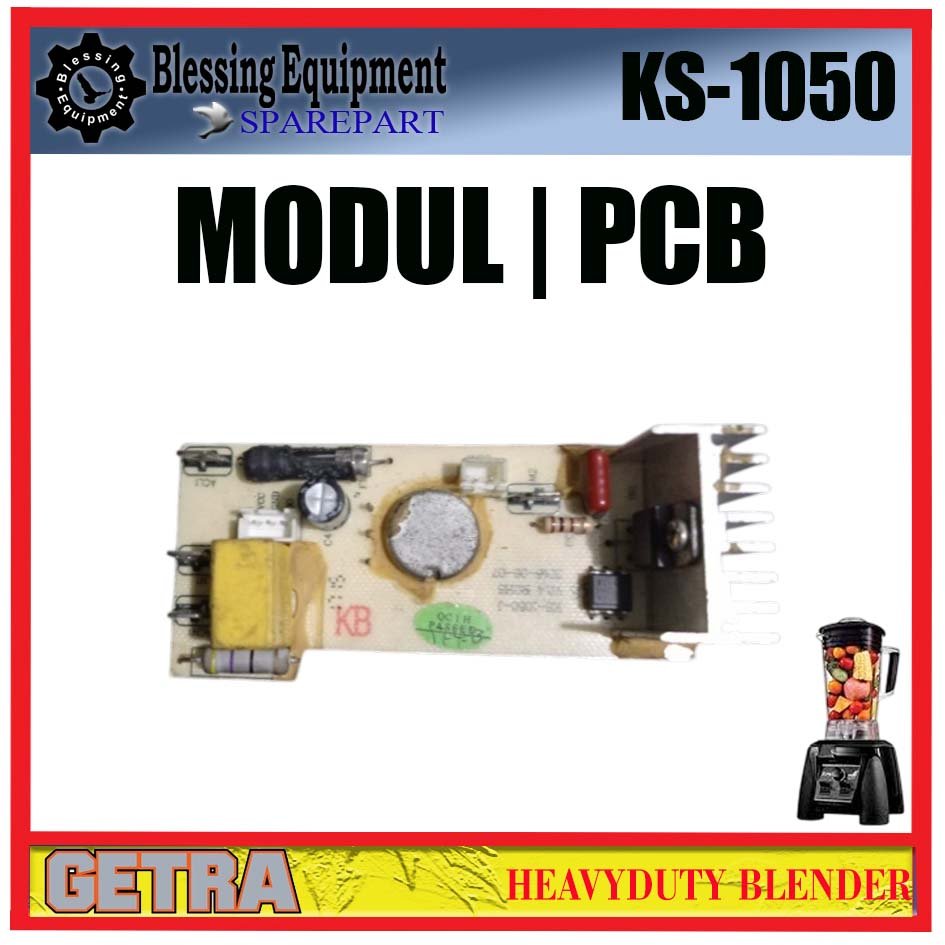

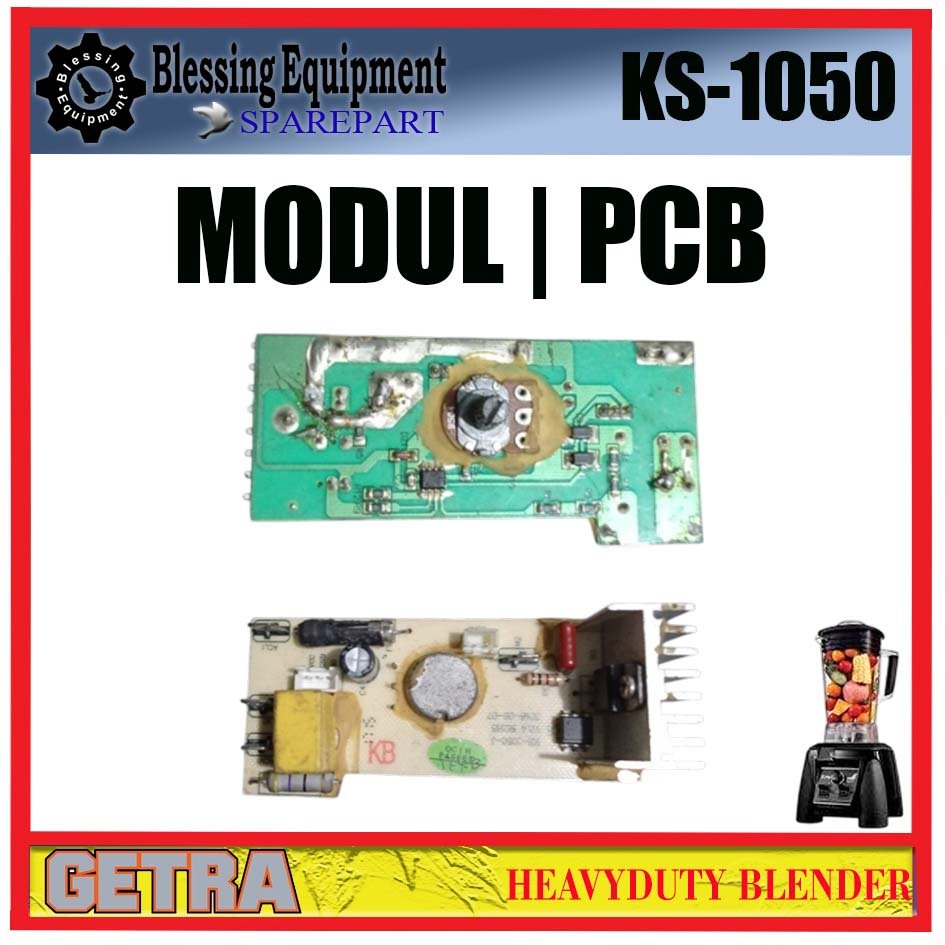

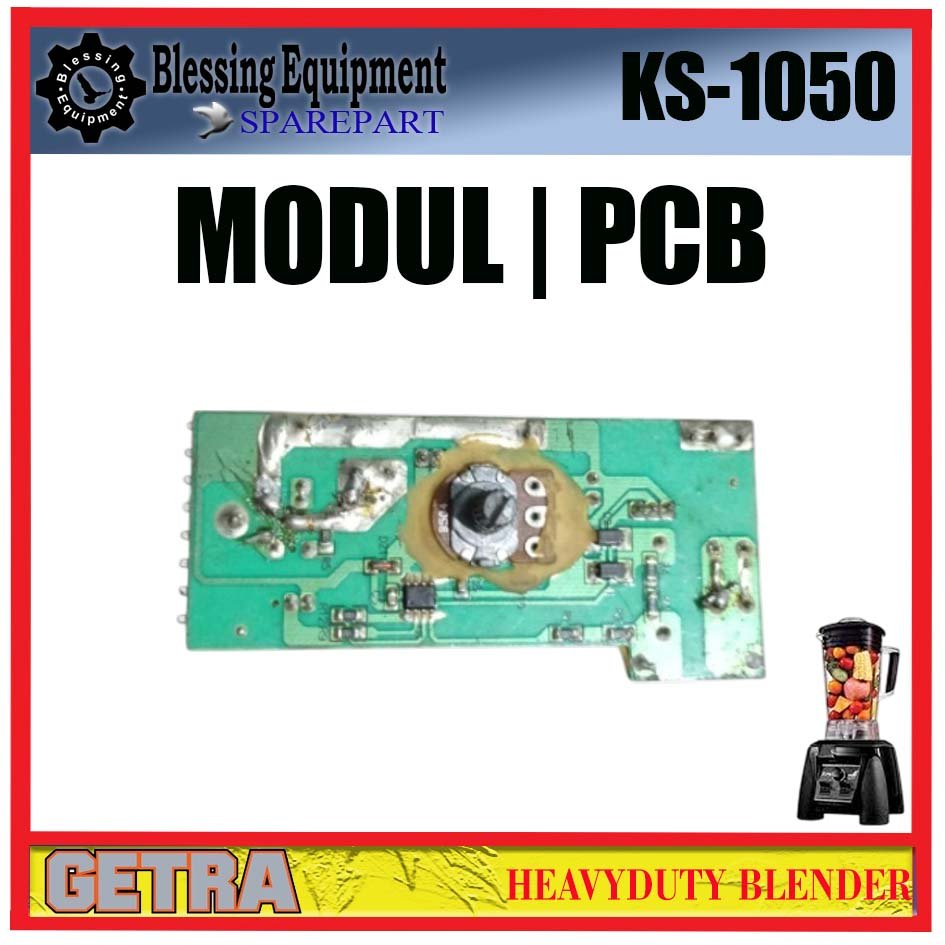

Modul PCB Utama (Mainboard) Getra KS-1050 merupakan komponen kontrol elektronik inti yang mengatur seluruh distribusi daya, kecepatan motor, dan fungsi operasional pada unit Heavy Duty Commercial Blender Getra tipe KS-1050.
Spesifikasi Teknis Utama
Nama Komponen: Modul PCB Mainboard / Papan Kontrol Utama.
Kesesuaian Mesin: Khusus untuk Mesin Smoothy Komersial / Blender Getra KS-1050.
Daya Listrik Maksimal: dirancang untuk menyalurkan dan menahan beban arus motor berdaya 1.500 Watt hingga 2.200 Watt.
Tegangan Operasional : 220V – 240V / 50-60 Hz (1 Phase).
Fitur Kontrol Sistem:Mengatur kestabilan rotasi motor kecepatan tinggi (hingga 28.000 RPM).
Mengendalikan interaksi Variable Speed ​​Knob (pengatur kecepatan).
Mengontrol modul saklar On/Off serta fungsi akselerasi instan melalui Pulse / Reverse Switch.
Sifat Suku Cadang: Komponen elektrikal asli (Part Original Getra).
TANDA HARUS GANTI PCB
anda Gejala Operasional (Fungsional)
Mati Total (Tanpa Daya): Blender sudah dicolokkan ke stopkontak aktif, namun lampu indikator tetap mati dan motor tidak bereaksi sama sekali saat tombol saklar dinyalakan.
Kecepatan Tidak Bisa Diatur: Memutar mesin tidak berubah (tetap pelan atau langsung konstan pada kecepatan maksimal) saat kenop potensiometer diputar.
Fitur Pulse / Reverse Macet: Tombol hentakan instan (Pulse) tidak memberikan respon balik, padahal saklar fisiknya masih dalam kondisi bagus.
Mesin Mati Mendadak (Intermiten): Blender tiba-tiba mati sendiri di tengah proses memblender es batu/smoothies akibat pengatur arus berubah saat suhu naik.
Tanda Fisik pada Papan PCB (Inspeksi Visual)
Komponen Gosong atau Hangus: Ada bekas terbakar hitam keabu-abuan atau bau sangit yang menyengat akibat korsleting seperti komponen resistor atau kapasitor.
Jalur Tembaga Terkelupas/Putus: Jalur sirkuit angin hijau/hitam di papan retak atau mengelupas karena panas ekstrem.
Kapasitor Kembung atau Bocor: Komponen berbentuk tabung pada PCB terlihat membengkak di bagian atasnya atau mengeluarkan cairan kimia.
Korosi Akibat Cairan: Ada bercak putih/hijau (jamur sirkuit) yang muncul akibat rembesan udara dari bawah karet tabung yang bocor saat proses pencucian atau operasional harian.
Tindakan Pencegahan Rutin (Paling Penting)
Cek Kebocoran Gelas (Jar): Pastikan segel karet di bawah pisau tabung tidak aus atau longgar. Kebocoran cairan dari bawah tabung akan langsung menetes ke area dinamo dan membasahi modul PCB di bawahnya, sehingga memicu korsleting.
Kondisi Meja Kerja Harus Kering: Jangan letakkan dudukan (alas) mesin blender di atas permukaan meja bar yang basah, lembap, atau tergenang udara.
Cabut Colokan Setelah Pemakaian: Selalu putus aliran listrik setelah blender selesai digunakan. Langkah ini mencegah komponen kapasitor/resistor pada PCB cepat lemah akibat gangguan arus (lonjakan) saat mode standby.
Gunakan Kuas Halus: Bersihkan debu kering yang menempel di sekitar papan sirkuit secara perlahan agar komponen kecil tidak bergeser.
Pakai Contact Cleaner: Semprotkan cairan pembersih khusus elektronik (electronic contact cleaner) jika ada noda atau kotoran, dan jangan pernah memakai air.
CARA PEMASANGAN SPAREPART KS-1050 MODUL | PCB BLENDER GETRA
Persiapan dan Keamanan
Cabut kabel daya: Pastikan steker blender sudah benar-benar terlepas dari stopkontak listrik demi keamanan.
Gunakan alat yang sesuai: Siapkan obeng plus (+), obeng minus (-), serta siapkan ponsel untuk memotret posisi kabel lama jika diperlukan.
Langkah-Langkah Pemasangan
Buka Casing Bawah Blender
Balikkan bodi mesin blender, lalu lepas semua baut pengikat yang ada di bagian dasar panel bawah menggunakan obeng. Buka penutupnya secara perlahan agar kabel di dalamnya tidak tertarik.
Dokumentasikan Jalur Kabel Lama
Sebelum mencabut modul lama, ambil foto menggunakan smartphone Anda untuk mencatat posisi soket dan warna kabel (seperti kabel arus utama, kabel menuju dinamo, sakelar, kontrol kecepatan, dan sensor pengaman).
Lepaskan Modul PCB Lama
Buka baut pengunci yang menempelkan modul PCB pada dudukan bodi blender. Cabut semua soket kabel (pin) konektor yang terhubung pada modul lama secara perlahan.
Pasang Modul PCB Baru
Posisikan modul PCB yang baru di dudukan semula. Pasang kembali baut penguncinya agar modul kokoh dan tidak bergeser saat mesin bergetar tinggi.
Hubungkan Kembali Kabel dan Soket
Tancapkan kembali semua soket kabel ke pin modul PCB yang baru dengan mencocokkannya persis seperti dokumentasi foto yang Anda ambil sebelumnya. Pastikan setiap soket terpasang dengan kencang dan tidak longgar.
Uji Coba Sebelum Casing Ditutup (Opsional & Hati-hati)
Pastikan tidak ada kabel telanjang yang menyentuh bodi atau dinamo. Posisikan mesin dengan aman, lalu uji fungsi tombol secara singkat untuk memastikan lampu indikator/modul menyala normal. Setelah itu, cabut kembali kabel dayanya.
Tutup Kembali Casing
Rapikan posisi kabel di dalam agar tidak terjepit. Pasang kembali penutup bawah blender dan kencangkan seluruh bautnya secara merata.
TIPS SEBELUM MEMBELI
Pastikan Masalahnya Memang di PCB
Cek gejala kerusakan: Modul PCB wajib diganti jika blender mati total, tombol tidak merespons, kecepatan berputar sendiri tidak stabil, atau tercium bau gosong dari area komponen.
Periksa sumber listrik: Pastikan kabel power dan steker listrik di rumah atau tempat usaha Anda dalam kondisi normal sebelum memvonis kerusakan pada papan PCB.
Cek Versi
Sesuaikan tipe: Pastikan kode part dan spesifikasi modul benar-benar untuk Getra KS-1050 (daya sekitar 1500 Watt, 220V). Jangan keliru membeli modul untuk tipe lain seperti KS-10000 karena kapasitas dan jalurnya berbeda.
Pilih komponen original: Gunakan produk original agar sistem pengatur kecepatan (hingga 28.000 RPM) dan fitur tombol berfungsi presisi.
Cari Penyebab Utama Kerusakan
Waspada kebocoran air: Sering kali PCB rusak akibat air atau jus dari tabung (jug) blender yang merembes menetes ke bawah mesin.
Periksa seal/karet tabung: Jika Anda hanya mengganti PCB tanpa memperbaiki karet seal atau alas bawah yang aus, modul baru berisiko konslet kembali.
SPAREPART ADALAH BERKAH DISTRIBUTOR RESMI GEA GETRA
